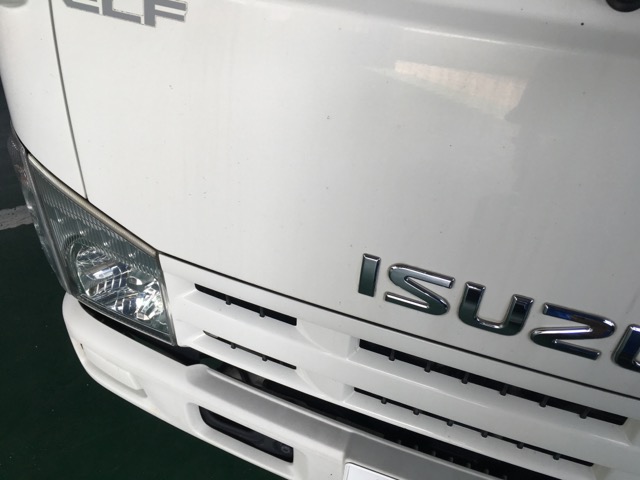

毎日のようにエアコン修理です。今日の獲物はエルフです。
型式はTKG-NHS85ANというモデル。
エアコンが効かないから助けてくれーということで入庫してきました。症状を確認すると、これもまた、なるほど！これはエアコン効きませんね。
マニュアルエアコンです。エアコンスイッチを入れて、ブロアモーターの風量をMAXにダイヤルをカチカチと回してみる。
しーん。
それではと風量のダイヤルを１つずつ落としていく。全てにおいて
しーん。
エアコンが効く効かない以前に風が出ないわけです。これは確かにあつい。とりあえず原因はなんとなくわかるけど裏を取るために分解します。
エアコンの風が出ないということは、ブロアモーターが動いていない可能性があります。それがレジスタのせいなのかモーターが焼きついているのかを判断します。
ブロアモーター交換の工数は1.2Hとなっています。実際には30分もかかりません。
ちょっと面倒なのがウォッシャータンクの裏についていること。クリップとトルクスのネジを外してパネルを外します。
そしてウォッシャータンクのネジ12mmを３本外す。
そしてようやくこの状態です。まず確認すべきは、スイッチオンでブロアモーターに24V来ているかどうか？
サーキットテスタで計測すると24Vはモーターのカプラーまで来ています。この時点で、とりあえず２４V来ています。このことからモーターが不良であるということになります。
ブロアモーターがダメになると、モーターをこんこんと衝撃を与えると若干復活することがあります。試してみたら回り出したブロアモーター。
これでモーターは交換すべき部品リストに入ります。続いてレジスタ。ブロアモーターがダメになった場合、基本的にはレジスタも同時に交換しないとトラブルが起きることが多い。値段を聞いたら１０００円しなかったので、同時交換に踏み切りました。
こちらがレジスタです。これは何をしているかというと、風量を変えるための可変抵抗です。レジスタで抵抗を変えることで風量をコントロールしています。
ちょっと焼けたような跡があるし、埃もすごい。
レジスタの値段は９９０円。
そしてブロアモーターも交換。こちらは値段が１２８００円です。
こちらが新品です。
組み付けたあと動作確認。バッチリ治っています。
工賃と部品を含めておおよそ３００００円くらいです。
ブロアが回ればちゃんとエアコンが効きました。ただ単に風が出ないだけというエアコン修理でした。冬もこの状態じゃヒーターが効かなくて困りますよね。
ご参考程度に。
