EKワゴン　H81W　キーレス登録方法

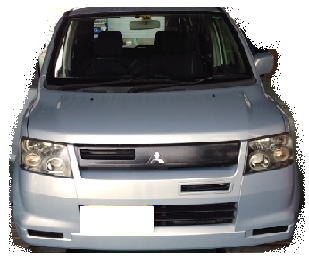

三菱　EKワゴン
H81W

キーレス登録

EKワゴンのキーレス登録です

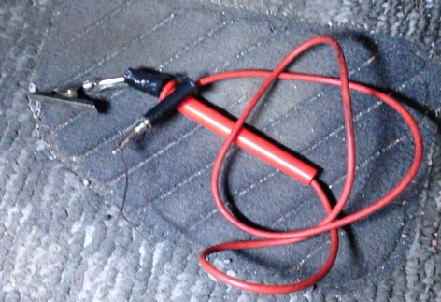

用意するのはこのようなリード線。

OBD２の端子を短絡させられるようなものです。

僕はサーキットテスターの線を改造して、片一方にクリップをとりつけて、
もう片一方にワニ口をつけてあるものを使用しています。

まずは、すべてのドアを閉めます。そして集中ドアロックが効くことを確認しておいてください。

EKワゴン　キーレス登録

①鍵をエンジンのキーシリンダーに差し込みます

②OBD2の１６ピンコネクタの１番を短絡させます

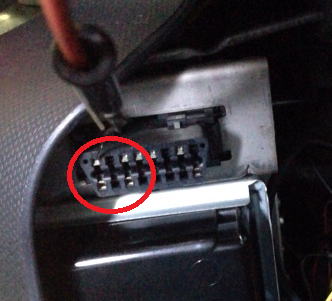

パーキングブレーキペダルの上に、１６ピンのコネクタがあります。
台形のもので、その左上の部分に差し込みます

クリップを曲げたものを１番端子の部分に差し込んで、アースに落とします。

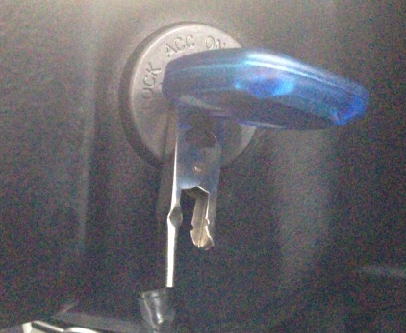

適当なアースを探すのが大変なので、僕は鍵の鉄の部分にワニ口をかませる方法で行っています。

③１番端子をアースにつないでから１０秒以内にハザードスイッチをON、OFFを６回行います。
（連打してもOK）

④応答として、ドアロックがロック、アンロックと動きます

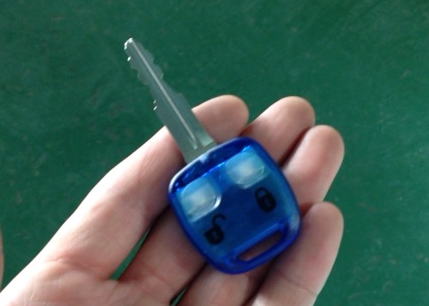

⑤登録したい（この場合はキーシリンダーに差し込んである鍵）キーのキーレスのボタンを１回押す。
（ロックのボタンでもアンロックのボタンでもOKだと思います）

⑥さらに１０秒以内に同じように登録したいキーレスのボタンを２回押す。

⑦応答として、ロック、アンロックとドアロックが反応したら登録成功。

複数のキーレスを登録する場合はまた⑤番にもどります。

登録が済んだらアースを開放させるか、キーを抜けば作業は終了です。

EKワゴンのキーレス登録でした。三菱の軽自動車はほとんどこのやり方です。

ちなみにリード線を検電テスターなどで代用すると登録できません。
電気負荷がついている線ではできないので注意してください。
